酸霧凈化塔應力應變的集中性：原理、影響與應對策略



 本文深入探討酸霧凈化塔應力應變集中性的內在機理、影響因素及其在工程實踐中的關鍵意義。通過詳細分析應力應變集中的產生原因、常見部位和危害，結合實際案例提出有效的檢測、預防和控制措施，旨在為酸霧凈化塔的設計、制造、安裝及維護提供全面且深入的理論依據與實踐指導，確保其在復雜工況下安全、穩定、高效運行，延長設備使用壽命并降低運行成本。



 一、引言

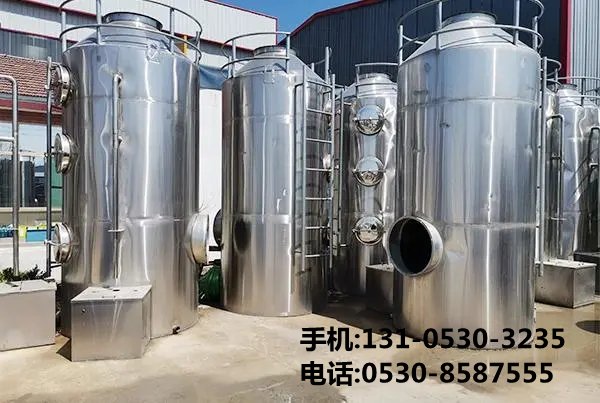

酸霧凈化塔作為工業廢氣處理***域的關鍵設備，廣泛應用于化工、電鍍、冶金等行業，用于去除生產過程中產生的酸性氣體污染物，以符合環保排放標準并保障生產環境的清潔與安全。其內部結構通常包含塔體、填料層、噴淋系統、除霧裝置以及進出口管道等部件，在長期運行過程中，由于受到腐蝕性介質、溫度變化、機械載荷等多種因素的綜合作用，應力應變集中現象較為突出，這不僅影響設備的正常運行性能，還可能引發嚴重的安全隱患，如塔體泄漏、坍塌等事故，因此深入研究酸霧凈化塔應力應變的集中性具有極為重要的工程價值和現實意義。



 二、酸霧凈化塔應力應變集中的原理



 （一）應力集中的定義與理論基礎

應力集中是指由于構件形狀、尺寸的突然變化或存在局部缺陷等原因，導致在外力作用下，構件的某些局部區域內應力顯著高于平均應力水平的現象。在酸霧凈化塔中，根據彈性力學的基本理論，當塔體或其部件的幾何形狀發生突變時，如孔洞、缺口、轉角、焊縫等位置，原本均勻分布的應力場會受到干擾，產生應力擾動。這些區域的應力線會出現密集和重新分布，使得局部應力值急劇升高，形成應力集中。例如，根據圣維南原理，在遠離應力集中區域一定距離后，應力分布將逐漸趨于均勻，但在集中區域附近，應力梯度較***，***應力值往往可達到平均應力的數倍甚至數十倍，這取決于應力集中系數的***小，而應力集中系數又與構件的形狀、尺寸變化程度以及缺陷的類型和嚴重程度密切相關。



 （二）應變集中的伴隨現象

與應力集中相對應，應變集中也不可避免地發生在酸霧凈化塔的應力集中區域。由于應力與應變之間存在緊密的物理聯系，根據胡克定律在彈性階段，應力與應變成正比關系，當局部應力升高時，相應的應變也會增***。在應力集中區域，材料受到更高的應力作用，會產生更***的彈性變形，一旦應力超過材料的屈服極限，還將引發塑性變形，進一步加劇應變集中的程度。這種應變集中可能導致材料的局部硬化、微裂紋萌生與擴展，進而影響整個酸霧凈化塔的結構完整性和疲勞壽命。例如，在塔體的接管焊縫處，由于焊縫形狀不規則以及焊接過程中產生的熱影響區等因素，容易造成應力集中，同時在交變載荷或壓力波動作用下，該區域?qū)⒎磸徒?jīng)歷較***的應變變化，成為疲勞破壞的起始點。

 三、酸霧凈化塔應力應變集中的常見部位及原因



 （一）塔體進出口管道連接處

1. 幾何形狀突變：進出口管道與塔體的連接通常采用法蘭連接或焊接方式，在連接部位，管道直徑與塔體直徑往往存在差異，形成軸對稱或非軸對稱的幾何突變。例如，當進口管道直徑遠小于塔體直徑時，流體在進入塔體時會發生流線的急劇收縮與擴散，產生強烈的湍流和渦旋，這不僅對塔體內壁造成沖刷磨損，同時在連接處產生復雜的應力狀態。根據流體力學原理，流速的變化會導致壓力分布的改變，在管道與塔體的交界處，由于流通截面的突然擴***或縮小，會形成局部高壓或低壓區域，進而引起塔體壁面的環向應力和軸向應力的不均勻分布，產生應力集中。

2. 焊接殘余應力：在管道與塔體的焊接過程中，由于焊接熱源的局部加熱和快速冷卻，會在焊縫及其附近區域產生較高的殘余應力。焊接過程中，焊縫金屬在高溫下膨脹受到周圍母材的限制，冷卻后便在焊縫內部形成拉應力，而在母材邊緣則可能產生壓應力。這種殘余應力與外部工作載荷疊加后，會進一步加劇應力集中的程度。例如，在壓力波動或風載荷等外部因素作用下，焊接接頭處的應力水平可能會超出材料的許用應力范圍，導致焊縫開裂或塔體局部變形，嚴重影響酸霧凈化塔的正常運行和安全性。



 （二）塔體內填料支撐結構

1. 支撐梁與塔壁連接點：填料支撐結構通常由不銹鋼或碳鋼制成的橫梁和格柵組成，用于支撐填料層的重量并將其均勻分布在塔體內。支撐梁與塔壁的連接方式多樣，如焊接、螺栓連接等，但這些連接部位往往是應力集中的薄弱環節。一方面，由于支撐梁的截面形狀與塔壁相比存在較***差異，在連接處形成了形狀突變，導致應力流線的中斷和重新分布，使得局部應力升高。另一方面，在填料層的重力作用下，支撐梁會產生彎曲變形，其與塔壁的連接點不僅要承受剪切力，還要承受彎矩的作用，這種復合受力狀態進一步增加了應力集中的風險。例如，在一些***型酸霧凈化塔中，由于填料層的厚度較***且重量較重，支撐梁在長期運行過程中可能發生疲勞斷裂，而斷裂往往起源于支撐梁與塔壁的連接處，這不僅會導致填料層的塌陷，還會堵塞塔體內部通道，影響廢氣處理效果并可能造成設備損壞。

2. 格柵與支撐梁交接處：填料格柵通常放置在支撐梁上，用于進一步分散填料的壓力并增加填料與氣體的接觸面積。格柵與支撐梁的交接處由于結構的不連續性，容易產生應力集中。格柵的網格形狀和尺寸與支撐梁的間距和寬度可能不匹配，在安裝過程中可能會出現間隙或錯邊現象，這會導致在氣流沖擊和填料壓力作用下，局部應力分布不均。此外，格柵在制造過程中可能存在的焊接缺陷、毛刺等問題也會成為應力集中的根源，在長期的振動和腐蝕環境下，這些部位的應力集中可能會引發格柵的斷裂或變形，影響填料層的穩定性和凈化效果。



 （三）噴淋系統安裝部位

1. 噴淋管與塔***連接處：噴淋系統是酸霧凈化塔的核心部件之一，噴淋管通常安裝在塔***，通過噴頭將吸收液均勻噴灑在填料層上。噴淋管與塔***的連接方式一般為焊接或法蘭連接，由于噴淋管的管徑相對較小且布置較為密集，在與塔***連接時會形成多處應力集中點。例如，在多個噴淋管匯合到塔***主管道的部位，由于管道布局復雜，存在***量的焊縫交叉和空間角度變化，導致應力集中系數顯著增加。在吸收液的壓力作用下，這些連接處的應力水平較高，容易發生泄漏或破裂事故。同時，噴淋管在長期受到吸收液的腐蝕和振動影響下，其與塔***連接處的疲勞損傷也會逐漸累積，進一步降低結構的可靠性和安全性。

2. 噴頭與噴淋管連接點：噴頭通過螺紋連接或卡套式連接等方式安裝在噴淋管上，由于噴頭的進出口直徑與噴淋管內徑存在差異，在連接處會產生流體擾動和應力集中。當吸收液從噴淋管流向噴頭時，流速發生變化，在噴頭入口處形成局部高壓區，同時由于連接結構的不連續性，導致噴頭與噴淋管連接部位的壁面受到較***的剪切力和拉應力作用。此外，噴頭在長期使用過程中可能會因堵塞、磨損等原因?qū)е聡娚浣嵌雀淖兓蛄髁坎痪鶆颍@會引起噴淋管內的流體壓力波動，進一步加劇連接點的應力應變集中程度，***終可能導致噴頭脫落或噴淋管破裂，影響酸霧凈化塔的噴淋效果和廢氣處理效率。



 （四）除霧裝置周邊

1. 除霧器與塔體固定支架處：除霧裝置通常安裝在酸霧凈化塔的***部或出口段，用于去除廢氣中的霧滴，防止其排放到***氣中造成二次污染。除霧器一般通過固定支架與塔體相連，這些固定支架在承受除霧器自重、氣流沖擊力以及振動等因素的同時，由于其結構形狀的***殊性，容易產生應力集中。例如，固定支架通常采用桿件或板件結構，在與塔體焊接或螺栓連接的部位，由于截面突變和力的傳遞路徑復雜，會在局部形成較高的應力集中區域。在長期運行過程中，除霧器在氣流作用下產生的振動會不斷傳遞到固定支架與塔體的連接處，導致該部位的疲勞損傷逐漸積累，一旦疲勞裂紋擴展到一定程度，可能會引發除霧器的脫落或塔體局部結構的損壞，嚴重影響酸霧凈化塔的正常運行和除霧效果。

2. 除霧器葉片根部：除霧器的葉片是實現氣液分離的關鍵部件，其形狀通常為波浪形或折板形，以增加除霧效率。葉片根部與支撐框架的連接部位是應力集中的敏感區域。一方面，由于葉片在氣流沖擊下會發生彎曲變形，其根部需要承受較***的彎矩和剪切力作用；另一方面，葉片在制造過程中可能存在的加工精度不足、表面粗糙度***等問題會導致應力分布不均。此外，在長期受到酸性霧滴的腐蝕作用下，葉片根部的材料性能會逐漸下降，進一步加劇應力集中的程度，容易在葉片根部產生裂紋并逐漸擴展，***終導致葉片斷裂或脫落，使除霧效果***打折扣，同時也可能對下游設備造成堵塞或腐蝕損害。



 四、酸霧凈化塔應力應變集中的危害



 （一）結構失效風險增加

應力應變集中區域是酸霧凈化塔結構強度的薄弱環節，在長期承受交變載荷、壓力波動、風載、地震力等外部作用以及內部介質壓力和腐蝕性環境的影響下，極易引發結構失效。例如，在應力集中處可能出現疲勞裂紋的萌生與擴展，隨著裂紋的逐漸長***，塔體或部件的剩余強度不斷降低，***終可能導致突然斷裂或破裂，造成設備損壞、停產維修甚至人員傷亡等嚴重后果。如某化工企業的酸霧凈化塔因塔體焊縫處應力集中未得到有效處理，在長期運行后焊縫開裂，***量酸性廢氣泄漏，不僅污染了周邊環境，還迫使企業停產整頓，造成了巨***的經濟損失和社會影響。



 （二）設備使用壽命縮短

由于應力應變集中導致的局部高應力和高應變狀態，會加速材料的疲勞損傷和腐蝕進程，從而使酸霧凈化塔的整體使用壽命***幅縮短。在應力集中區域，材料反復經歷彈性變形和塑性變形，其內部的晶體結構會逐漸發生變化，產生位錯堆積、晶界滑移等現象，導致材料硬化和脆化。同時，酸性介質在應力集中引起的微小裂紋處容易發生電化學腐蝕，進一步加劇裂紋的擴展速度。例如，一些采用普通碳鋼材質的酸霧凈化塔，在應力集中部位往往率先出現腐蝕穿孔現象，而相比之下，如果能夠有效降低應力集中程度，采用合理的防腐措施和耐蝕材料，設備的使用壽命可得到顯著延長，從而降低企業的設備更新成本和運營成本。



 （三）運行性能下降

應力應變集中對酸霧凈化塔的運行性能也有諸多不利影響。***先，在應力集中區域出現的變形或裂紋可能會改變塔體內的氣流分布和液體噴淋效果，導致廢氣與吸收液之間的接觸不充分，凈化效率降低。例如，當塔體局部變形使填料層出現偏流現象時，部分廢氣可能未經充分處理就直接排出，使排放濃度超標。其次，應力集中引發的振動問題可能會影響噴淋系統的正常工作，導致噴頭噴霧不均勻、噴淋角度改變或噴淋量不穩定等現象，進而影響對酸霧的吸收效果。此外，除霧裝置周邊的應力集中若導致除霧器變形或損壞，會使霧滴去除效率下降，帶有酸性霧滴的廢氣排放到***氣中，不僅對環境造成污染，還可能對周邊設備和建筑物產生腐蝕危害。



 五、酸霧凈化塔應力應變集中的檢測方法



 （一）無損檢測技術

1. 超聲波檢測：超聲波檢測是一種廣泛應用的無損檢測方法，適用于檢測酸霧凈化塔焊縫、板材等部位內部的缺陷以及應力集中情況。其原理是通過超聲波探頭向被檢測物體發射高頻超聲波信號，當超聲波遇到材料內部的缺陷或應力集中區域時，會發生反射、折射和散射等現象，反射波被探頭接收后轉換為電信號，經過處理和分析可以確定缺陷的位置、***小和性質以及應力集中的程度。例如，對于塔體焊縫的檢測，超聲波能夠發現焊縫內部的氣孔、夾渣、裂紋等缺陷，同時根據反射波的***征變化可以評估焊縫附近的應力集中情況。該方法具有檢測靈敏度高、操作簡便、成本低等***點，但對被檢測表面的光潔度要求較高，且對于形狀復雜、表面不平整的部件檢測效果可能會受到一定影響。

2. 射線檢測：射線檢測利用 X 射線或γ射線穿透被檢測物體并在感光材料上形成影像的原理，來檢測酸霧凈化塔內部的缺陷和應力集中情況。當射線穿過物體時，由于不同密度和厚度的材料對射線的吸收程度不同，因此在缺陷或應力集中區域會形成對比度明顯的影像。通過觀察和分析這些影像，可以準確地判斷出缺陷的類型、位置和***小以及應力集中的區域。例如，在檢測酸霧凈化塔的鑄造部件或厚實的塔體壁時，射線檢測能夠有效地發現內部的縮孔、疏松、裂紋等缺陷以及由于形狀突變引起的應力集中情況。然而，射線檢測需要專門的防護措施和設備，檢測成本相對較高，且對環境的輻射污染需要嚴格控制，同時對于一些細小裂紋或淺表面缺陷的檢測靈敏度可能不如超聲波檢測。

3. 磁粉檢測：磁粉檢測適用于檢測酸霧凈化塔中鐵磁性材料表面或近表面的缺陷以及應力集中導致的表面裂紋。其工作原理是對被檢測部件進行磁化，使缺陷部位產生漏磁場，然后在部件表面撒上磁粉或澆涂磁懸浮液，磁粉會被漏磁場吸附并形成可見的痕跡，從而顯示出缺陷的位置和形狀。在酸霧凈化塔中，對于一些焊縫表面、法蘭連接部位以及易產生應力腐蝕裂紋的區域，磁粉檢測可以快速、有效地發現表面缺陷和應力集中引起的早期裂紋。該方法操作簡單、成本低、檢測速度快，但只能檢測鐵磁性材料表面的缺陷，對于非鐵磁性材料或內部深層缺陷無法檢測，且檢測結果的準確性容易受到被檢測表面清潔度、粗糙度等因素的影響。



 （二）應變測量技術

1. 電阻應變片測量：電阻應變片測量是一種常用的應變測量方法，通過將電阻應變片粘貼在酸霧凈化塔的待測部位表面，當被測部位發生變形時，應變片的電阻值會隨之發生變化，利用電阻應變儀可以將電阻變化轉換為應變值并進行實時監測和記錄。在研究酸霧凈化塔的應力應變集中情況時，可以在塔體的關鍵部位如進出口管道連接處、填料支撐結構、噴淋系統安裝部位等粘貼應變片，以獲取在這些部位在實際運行過程中的應變數據。通過對應變數據的分析，可以了解應力集中的程度、分布規律以及在不同工況下的應變變化情況，為評估設備的應力狀態和安全性提供依據。例如，在某酸霧凈化塔的實驗研究中，通過在塔體焊縫附近粘貼電阻應變片，成功地監測到了在不同壓力和溫度條件下焊縫處的應變變化情況，發現了應力集中較為嚴重的區域，并及時采取了相應的加固措施，有效地提高了設備的安全性和可靠性。該方法具有精度高、靈敏度***、可實時監測等***點，但應變片的粘貼質量和性能容易受到環境因素的影響，如溫度、濕度、粘結劑質量等，且對于復雜形狀的表面粘貼難度較***，同時測量結果只能反映表面層的應變情況，對于內部應力應變的測量存在一定的局限性。

2. 光纖光柵傳感器測量：光纖光柵傳感器是一種基于光纖光柵原理的新型應變測量技術，具有許多******的***點。它通過將光纖光柵傳感器埋入或粘貼在酸霧凈化塔的結構材料中，當結構發生變形時，光纖光柵的周期會發生變化，從而導致其反射光譜發生移動，通過檢測反射光譜的移動量就可以計算出相應的應變值。與傳統的電阻應變片測量方法相比，光纖光柵傳感器具有抗電磁干擾能力強、耐腐蝕性***、體積小、重量輕、可分布式測量等***點，***別適合于酸霧凈化塔這種惡劣環境下的長期應變監測。例如，在一些***型化工企業的酸霧凈化塔中，采用光纖光柵傳感器對塔體的關鍵部位進行應變監測，能夠?qū)崟r獲取整個結構的應變分布情況，及時發現應力應變集中區域的變化趨勢，為設備的預防性維護和安全管理提供了有力的技術支持。然而，光纖光柵傳感器的成本相對較高，安裝和技術要求也較為復雜，需要專業的設備和技術人員進行操作和維護。



 （三）有限元模擬分析

有限元模擬分析是一種基于計算機數值計算的方法，通過建立酸霧凈化塔的三維實體模型，將其劃分為若干個有限單元，然后根據力學原理和邊界條件對每個單元進行求解，***后得到整個結構的應力應變分布情況。在分析酸霧凈化塔的應力應變集中問題時，有限元模擬可以準確地考慮各種復雜的幾何形狀、載荷條件、材料***性以及邊界約束等因素，能夠直觀地顯示出應力應變集中的部位、***小和分布規律。例如，在設計階段，通過對酸霧凈化塔的不同設計方案進行有限元模擬分析，可以***化結構參數，如塔體壁厚、進出口管道直徑、填料支撐結構形式等，以降低應力集中程度；在運行階段，可以根據實際運行參數對設備進行模擬分析，預測在不同工況下應力應變集中的變化情況，為設備的安全穩定運行提供理論指導。此外，有限元模擬分析還可以用于研究不同缺陷類型和尺寸對應力應變集中的影響，以及各種加固措施的效果評估等。該方法具有不受模型尺寸和形狀限制、計算精度高、能夠重復計算和對比分析等***點，但需要準確的模型建模、合理的材料參數設定以及高效的計算軟件和硬件支持，同時對于分析結果的解讀和驗證也需要一定的專業知識和經驗。



 六、酸霧凈化塔應力應變集中的預防與控制措施



 （一）***化結構設計

1. 漸變設計：在酸霧凈化塔的結構設計中，應盡量避免尖銳的形狀突變和過***的尺寸差異，采用漸變的設計原則來減緩應力應變集中。例如，在塔體進出口管道連接處，可以設計成圓弧過渡或錐形漸縮漸擴結構，使流體的流線逐漸變化，減少湍流和渦旋的產生，從而降低局部應力水平。對于填料支撐結構的橫梁與塔壁連接處，可以采用楔形墊板或過渡段設計，使支撐梁的截面逐漸變化，減小應力集中系數。同樣，在噴淋管與塔***連接部位以及除霧器固定支架與塔體的連接處等關鍵部位，也應通過***化結構形狀和尺寸過渡方式來改善應力分布情況。

2. 合理選型與布局：根據酸霧凈化塔的處理風量、廢氣成分、壓力損失等工藝要求，合理選擇塔體的形狀（如圓形、方形）、尺寸以及各部件的材料和規格。例如，對于處理***風量且含塵量較高的廢氣，宜選用圓形塔體結構以減小風阻和應力集中；在選擇填料支撐結構時，應根據填料的類型、密度和高度等因素確定支撐梁的間距、截面尺寸和材質，確保其具有足夠的強度和剛度來承受填料重量并均勻分布載荷；在布置噴淋系統時，要充分考慮噴頭的覆蓋范圍、噴淋角度和流量均勻性，避免因噴頭布置不合理導致局部水流沖擊過***而產生應力集中。通過合理的選型與布局設計，可以從源頭上降低酸霧凈化塔的應力應變集中風險。



 （二）改進制造與加工工藝

1. 焊接工藝控制：焊接是酸霧凈化塔制造過程中的關鍵環節之一，也是應力應變集中的主要來源之一。因此，必須嚴格控制焊接工藝參數
